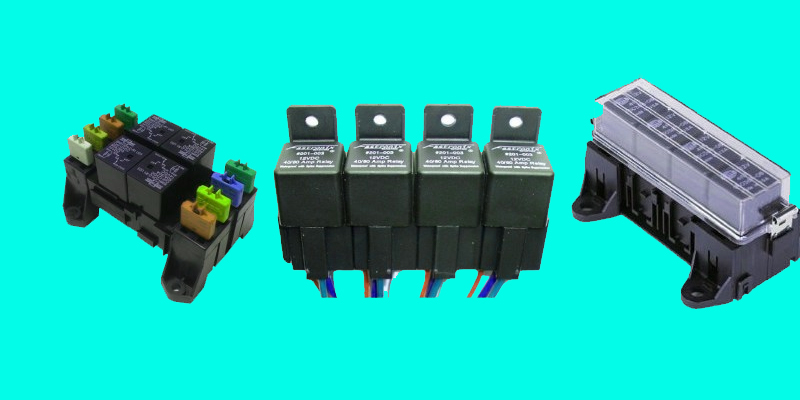

انواع رله خودرو و عملکرد آنها
رله یکی از مهمترین قطعات الکتریکی خودرو است که وظیفه کنترل و هدایت جریان برق را بر عهده دارد. در واقع رله مانند یک کلید هوشمند عمل میکند که با دریافت یک جریان ضعیف، امکان عبور جریان قویتر را برای مصرفکنندههای مختلف فراهم میکند. استفاده از رله باعث افزایش ایمنی مدارهای الکتریکی، کاهش فشار روی کلیدها و بهبود عملکرد تجهیزات برقی خودرو میشود.
رله چیست و چگونه کار میکند؟
رله از اجزایی مانند سیمپیچ، هسته آهنی، کنتاکتها و فنر تشکیل شده است. زمانی که جریان برق وارد سیمپیچ میشود، میدان مغناطیسی ایجاد شده باعث حرکت کنتاکتها و وصل یا قطع شدن مدار اصلی میشود. به این ترتیب یک جریان کوچک میتواند مدارهای پرمصرفی مانند چراغها، فنها یا استارت را کنترل کند.
رله چهار پایه؛ رایجترین رله خودرو
رله چهار پایه یکی از پرکاربردترین انواع رله در خودروها است. این رله دارای دو پایه برای سیمپیچ و دو پایه برای مدار اصلی است. زمانی که سیمپیچ فعال میشود، اتصال بین دو پایه مدار قدرت برقرار میشود. از این نوع رله معمولاً برای کنترل چراغها، بوق، پمپ بنزین و برخی تجهیزات الکتریکی استفاده میشود.
رله پنج پایه؛ مناسب برای مدارهای پیچیدهتر
رله پنج پایه علاوه بر پایههای استاندارد، یک کنتاکت اضافی نیز دارد که امکان جابهجایی بین دو مسیر مختلف را فراهم میکند. این ویژگی باعث میشود در مدارهایی که نیاز به تغییر وضعیت خودکار دارند، مورد استفاده قرار گیرد. برخی سیستمهای روشنایی، قفل مرکزی و تجهیزات کنترلی از این نوع رله بهره میبرند.
مقاله مرتبط: کار رله در ماشین ←
رله استارت؛ فرماندهنده آغاز حرکت موتور
رله استارت یکی از مهمترین رلههای خودرو است که وظیفه انتقال جریان مورد نیاز موتور استارت را بر عهده دارد. هنگام چرخاندن سوئیچ یا فشردن دکمه استارت، رله فعال شده و برق لازم را به موتور استارت میرساند. خرابی این رله میتواند باعث روشن نشدن خودرو یا عملکرد نامنظم استارت شود.
رله فن؛ محافظ دمای موتور
رله فن نقش مهمی در کنترل دمای موتور دارد. این رله با دریافت فرمان از ECU یا سنسور دما، فن رادیاتور را روشن یا خاموش میکند. عملکرد صحیح رله فن باعث میشود دمای موتور در محدوده استاندارد باقی بماند و از داغ شدن بیش از حد پیشرانه جلوگیری شود.
رله پمپ بنزین؛ تأمینکننده سوخت موتور
پمپ بنزین برای فعالیت خود به جریان برق پایدار نیاز دارد. رله پمپ بنزین وظیفه دارد برق مورد نیاز این قطعه را در زمان مناسب تأمین کند. در صورت خرابی این رله، ممکن است پمپ سوخت از کار بیفتد و خودرو روشن نشود یا در حین حرکت خاموش شود.
رله چراغها؛ افزایش ایمنی سیستم روشنایی
چراغهای جلو و برخی سیستمهای روشنایی خودرو از طریق رله کنترل میشوند. استفاده از رله در این بخش باعث میشود جریان زیاد مورد نیاز چراغها مستقیماً از کلید عبور نکند. این موضوع علاوه بر افزایش عمر کلیدها، باعث بهبود شدت روشنایی و کاهش افت ولتاژ نیز میشود.
رله کولر؛ مدیریت بار سیستم تهویه
کمپرسور کولر برای فعالیت به جریان الکتریکی قابل توجهی نیاز دارد. رله کولر وظیفه کنترل این جریان را بر عهده دارد و با دریافت فرمان از سیستم تهویه، کمپرسور را وارد مدار میکند. خرابی این رله میتواند باعث از کار افتادن کولر یا عملکرد نامنظم آن شود.
رله تایمری؛ کنترل زمانبندی تجهیزات
برخی خودروها از رلههای تایمری برای مدیریت زمان عملکرد تجهیزات مختلف استفاده میکنند. این رلهها میتوانند چراغ سقف، گرمکن شیشه عقب یا برخی سیستمهای رفاهی را برای مدت مشخصی فعال نگه دارند و سپس بهصورت خودکار خاموش کنند.
رله دوبل؛ قطعهای مهم در خودروهای انژکتوری
در بسیاری از خودروهای انژکتوری از رله دوبل استفاده میشود. این قطعه در واقع شامل دو رله در یک مجموعه است و وظیفه تأمین برق ECU، انژکتورها و پمپ بنزین را بر عهده دارد. خرابی رله دوبل میتواند موجب روشن نشدن خودرو یا اختلال در عملکرد موتور شود.
نشانههای خرابی رله خودرو
خرابی رلهها معمولاً با علائمی مانند روشن نشدن تجهیزات برقی، قطع و وصل شدن ناگهانی عملکرد قطعات، صدای غیرعادی از جعبه فیوز یا روشن نشدن خودرو همراه است. در برخی موارد نیز کنتاکتهای داخلی رله دچار سوختگی میشوند و دیگر قادر به انتقال جریان نیستند.
اهمیت انتخاب رله مناسب
هر رله برای میزان مشخصی از ولتاژ و جریان طراحی شده است. استفاده از رله نامناسب میتواند باعث داغ شدن مدار، سوختن قطعات الکتریکی یا کاهش کارایی سیستم شود. به همین دلیل هنگام تعویض رله باید مشخصات فنی آن با نمونه اصلی کاملاً مطابقت داشته باشد.
جمعبندی: رلهها از اجزای کوچک اما بسیار مهم سیستم برق خودرو هستند که وظیفه کنترل تجهیزات مختلف را بر عهده دارند. از رله استارت و فن گرفته تا رله پمپ بنزین و چراغها، همگی نقش مهمی در عملکرد صحیح خودرو ایفا میکنند. آشنایی با انواع رله و نشانههای خرابی آنها میتواند به تشخیص سریعتر مشکلات الکتریکی و کاهش هزینههای تعمیرات کمک کند.
